Apèsi sou pwodwi a

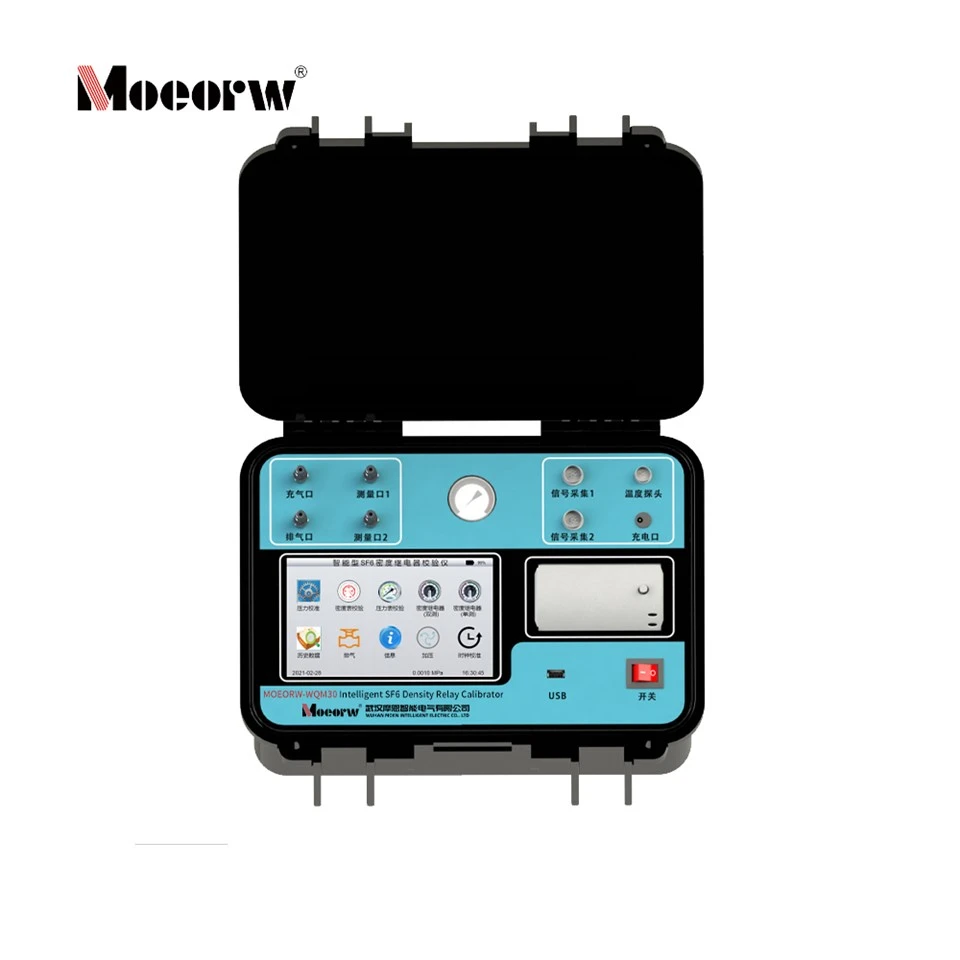

MOEORW-WQM30se yon kalibratè entèlijan ki baze sou mikwoprosesè ki entegre-ki devlope pou verifikasyon pèfòmans relè dansite SF6, ki an konfòmite ak estanda DL/T 259-2012. Aparèy la otomatikman konvèti presyon mezire anba tanperati anbyen abitrè nan presyon estanda a nan 20 degre, elimine erè kalkil konpansasyon tanperati manyèl. Li sipòte medya gaz altènatif ki gen ladan N₂, Air, O₂ ak CO₂ olye pou yo pi SF₆ pou fè pou evite toksisite, gwo pri ak polisyon nan anviwònman an nan pwodwi dekonpozisyon SF₆. Chanèl mezi doub pèmèt kalibrasyon similtane de rle dansite, konpatib ak pifò ekipman elektrik SF6 endikap san yo pa demonte relè atravè jwenti tranzisyon matche. Ekspozisyon tactile entegre a, ki te bati-nan enprimant tèmik ak gwo-depo kapasite reyalize total-tès otomatik, anrejistreman done ak sou-pwodiksyon rapò sou sit pou tès prevantif pouvwa, enspeksyon faktori ak antretyen chak jou nan aparèy wo-vòltaj SF6.
Paramèt teknik
|
Atik |
Spesifikasyon |
|
Entèfas operasyon |
1024 × 600 koulè manyen ekran LCD |
|
Mòd Mezi |
Mezi otomatik sèl-chanèl / Doub- |
|
Dire tès sèl |
1.0 ~ 2.0 min |
|
Ranje mezi presyon |
0.0 ~ 0.9 MPa, rezolisyon: 0.001 MPa |
|
Presyon Kalibrasyon (20 degre Creole) |
0.000 ~ 0.900 MPa |
|
Presizyon Mezi |
Klas 0.25 |
|
Ranje Mezi Tanperati |
-20 degre ~ +120 degre, rezolisyon: 0.1 degre |
|
Kontakte Tès Voltage |
DC 24 V |
|
Akizisyon Tanperati |
Otomatik Capteur echantiyonaj / manyèl opinyon |
|
Kapasite Depo |
Plis pase 1000 gwoup done tès yo |
|
Modil Enpresyon |
Gwo -enprimant tèmik mikwo vitès (57 × 50 papye tèmik) |
|
Pwovizyon pou pouvwa |
AC 100 ~ 240 V 50/60 Hz / Bati -nan 16.8 V 6.6 Ah ityòm batri |
|
Kontini batri ègzekutabl |
8 èdtan apre chaj konplè |
|
Fitting Air tiyo |
φ4 PTFE konsomasyon / mezire tiyo, φ4 PU tiyo echapman ak konektè rapid |
|
Presyon maksimòm admisib |
1.5 MPa |
|
An jeneral dimansyon |
405 × 310 × 200 mm |
Karakteristik fonksyonèl prensipal yo
1.Materyèl ak konsepsyon estriktirèl Ekipe ak doub pò gaz endepandan ak tèminal akizisyon siyal doub pou sipòte kalibrasyon relè synchrone double -; Entegrasyon ekstèn tanperati pwofondè pou koleksyon tanperati anbyen tan reyèl-, matche jwenti tranzisyon inivèsèl anfòm pifò switch SF6 san yo pa demonte eleman; Koòdone USB sipòte mikrolojisyèl ak ekspòtasyon done offline nan U disk; pò chaj endepandan ak fonksyon rapèl batri ki ba -(alam lè pouvwa <30%).
2. Avantaj Pèfòmans Nwayo Adopte detèktè presyon wo -ak presizyon ak teknoloji kontwòl magnetofluid pou elimine erè operasyon imen; kat mòd kalibrasyon kalite presyon (relatif, relatif melanje, absoli, absoli melanje) matche ak tout kalite rle dansite; idantifikasyon otomatik twòp presyon, doub-alam, doub-lockout, siyal kontak melanje; otomatik Pt-a-algorithm konvèsyon presyon P20 bati nan satisfè kondisyon estanda kalibrasyon.
3.On-Valè aplikasyon sou sit konpatib ak ranplasan gaz tès ki pa-SF6 pou diminye pri operasyon ak danje anviwònman an; otomatik depo done ak timestamp ak etikèt nimewo ekipman; yon sèl-klik fonksyon tiyo echapman pou libere presyon tiyo rezidyèl san danje apre tès la; bati-nan modil kalibrasyon revèy pou garanti trazabilite rapò tès la; sipòte kalibrasyon endepandan nan mezi presyon ak mèt dansite san konte relè dansite.
Jaden aplikasyon yo
1.Power griy operasyon ak depatman antretyen pou tès prevantif regilye nan GIS, disjoncteurs SF6 ak switch chaj.
2.High -manifaktirè ekipman elektrik vòltaj pou enspeksyon faktori nan relè dansite SF6
3.Twazyèm -enstitisyon tès elektrik yo pou sèvis kalibrasyon estanda
4.Endistriyèl estasyon pouvwa min ak entèn SF6 segondè - operasyon ekipman vòltaj ak antretyen
5.Metering verifikasyon enstiti pou verifikasyon peryodik metrolojik nan contrôleur dansite gaz
Estanda ki aplikab yo
1.DL/T 259-2012 Règleman Kalibrasyon pou relè dansite gaz SF6
2.DL/T 596-1996 Kòd tès prevantif pou ekipman pouvwa
FAQ
K: Ki gaz ki ka itilize pou kalibrasyon olye pou yo SF6?
A: N₂, lè, O₂ ak CO₂ yo tout disponib; ranpli silenn depo lè a 1 ~ 1.5 MPa pou plizyè douzèn tès kontinyèl.
K: Ki jan pou yon ekstansyon pou lavi sèvis batri ityòm?
A: Chaje alè lè pouvwa pi ba pase 30%; chaje konplètman anvan depo lontan-e rechaje chak 3 mwa.
K: Poukisa itilizatè yo pa ka opere kalibrasyon presyon dekontrakte?
A: Kalibrasyon Capteur presyon mande pou anplwaye pwofesyonèl ak sous presyon estanda; move operasyon ap redwi pèmanans presizyon mezi. Modpas orijinal kalibrasyon: 5678.
K: Èske dekoneksyon pouvwa a nesesè anvan fil elektrik kab siyal relè a?
A: Wi, fil elektrik ap entèdi entèdi pou domaje sikwi akizisyon siyal entèn enstriman.
K: Ki spesifikasyon papye tèmik ki nesesè pou ranplasman?
A: Creole 57 mm × 50 mm papye resi tèmik, enstale ak bò kouch tèmik fè fas a desann.
